1. Installer l'émetteur sur le port HP du premier étage

Utilisez un premier étage possédant deux sorties HP pour installer un manomètre de secours analogique.

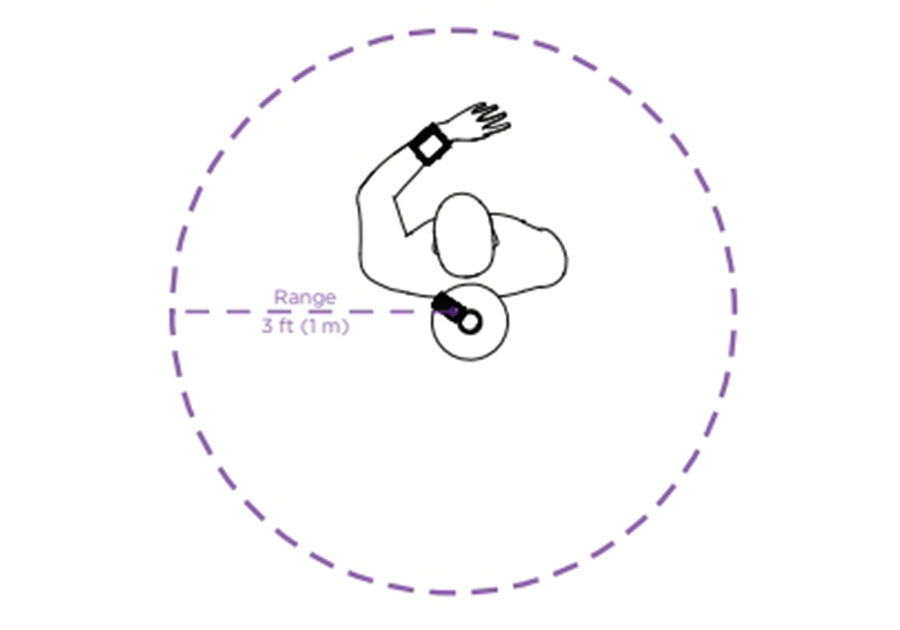

2. Positionner l'émetteur du même côté que Perdix

La portée est d'environ 1 m (3 pieds) Inclinez-le sur le côté ou orientez-le légèrement vers l'avant.

3. Ouvrir le robinet de la bouteille

L'émetteur s'activera automatiquement lorsqu'il détectera la pression.

4. Activer la gestion de l'air sur le Perdix 2

Sur le Perdix 2, accédez à Config. système > Réglage AI.

5. Appairer l'émetteur

Chaque émetteur possède un numéro de série unique gravé sur le boîtier. Toutes les communications sont codées avec ce numéro, de sorte que la source de chaque mesure de pression puisse être identifiée. Appairez l'émetteur en allant dans le menu de configuration des émetteurs (Config émett.) et en sélectionnant T1. Allumez T1, puis entrez le numéro de série à 6 chiffres dans le paramètre N° série T1. Vous n'avez besoin de le paramétrer qu'une fois, car il sera enregistré de manière permanente dans la mémoire des paramètres.

6. Ajouter un affichage AI sur l'écran principal

L'écran principal n'affichera aucune information sur la gestion de l'air avant que vous n'ayez paramétré ces affichages. Il est également possible de ne pas afficher les informations de gestion de l'air sur l'écran principal, pour y accéder en appuyant deux fois sur le bouton droit.

7. Prêt pour la plongée

La fonctionnalité de gestion de l'air est maintenant prête pour la plongée. Si des messages « Pas de comm. » s'affichent, vérifiez que le robinet de la bouteille est ouvert et que la distance entre l'émetteur et le Perdix est inférieure à 1 m (3 pieds).

TEMPS DE GAZ RESTANT (TGR)

Le TGR est similaire à la LND

La pression actuelle de la bouteille est indiquée en PSI ou en bar.

Le graphique à barres permet une visualisation rapide de la pression.

Des avertissements et des statuts peuvent s'afficher :
