EINSTIEG IN DIE LUFTINTEGRATION
Folgen Sie dieser Anleitung, um Ihren Shearwater-Sender zu installieren und mit Ihrem Tauchcomputer zu koppeln.
Sender-Installationsverfahren
Für Swift und Swift GPS
1. Positionieren Sie den Sender auf der gleichen Seite wie Ihren Tauchcomputer.
Die Reichweite beträgt ungefähr 1 Meter. Winkel zur Seite oder leicht nach vorne richten. Bei komplexen Installationen kann ein kurzer Hochdruckschlauch erforderlich sein.

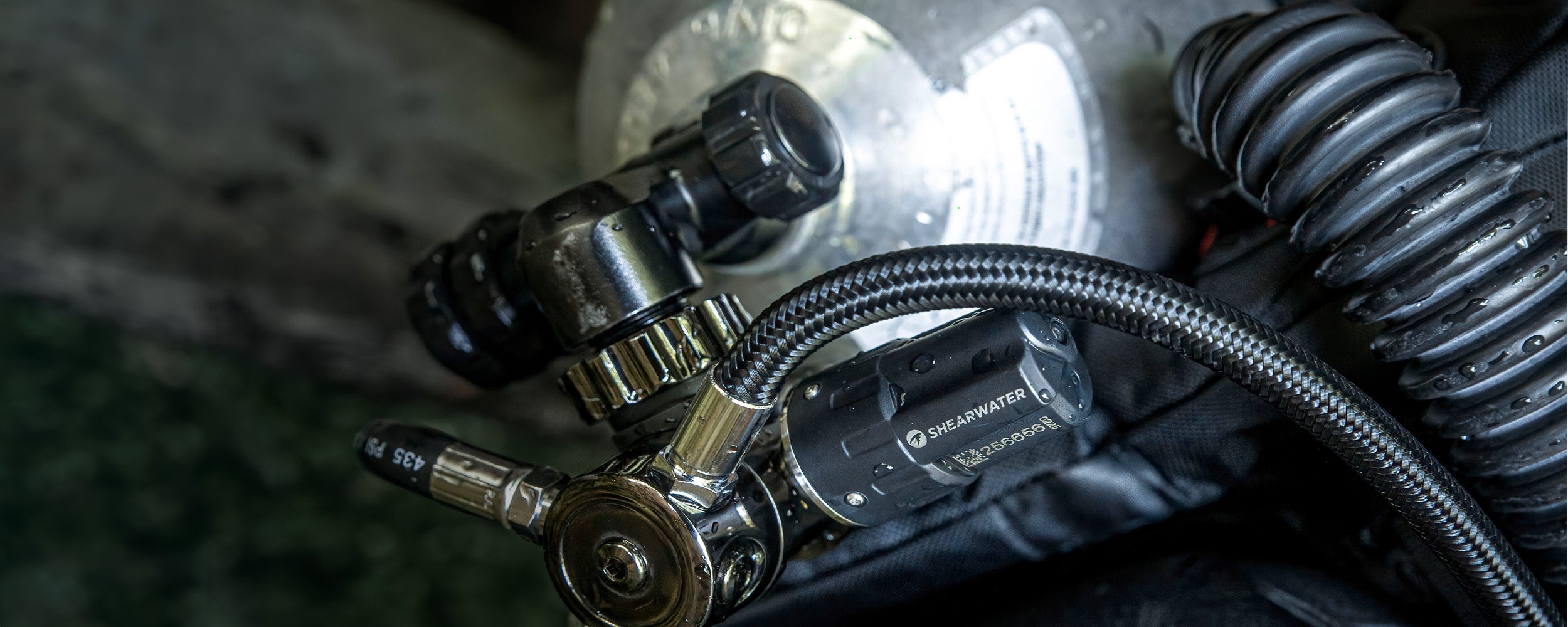

2. Schrauben Sie den Sender handfest am HP-Anschluss der 1. Stufe an.
Verwenden Sie eine erste Stufe mit zwei HP-Anschlüssen, damit zusätzlich ein analoges Backup-SPG installiert werden kann. Stellen Sie beim Einbau des Senders sicher, dass der O-Ring vorhanden und frei von Verunreinigungen ist. Der O-Ring hat die Größene -012. Wir empfehlen Viton® als Ersatzmaterial.
3. Tankventil öffnen
Der Sender schaltet sich automatisch ein, sobald er Druck erkennt. Ebenso schaltet sich der Sender automatisch aus, wenn 2 Minuten lang kein Druck erkannt wird. Um den Sender auszuschalten, schließen Sie daher das Tankventil und lassen Sie den Druck ab, indem Sie Ihre 2. Stufe spülen. Lassen Sie das Ventil vorerst geöffnet.
Aktivieren Sie die KI auf Ihrem Tauchcomputer.
Alle KI-Einstellungen müssen vor einem Tauchgang an der Oberfläche konfiguriert werden, da das Einstellungsmenü während eines Tauchgangs nicht zugänglich ist.

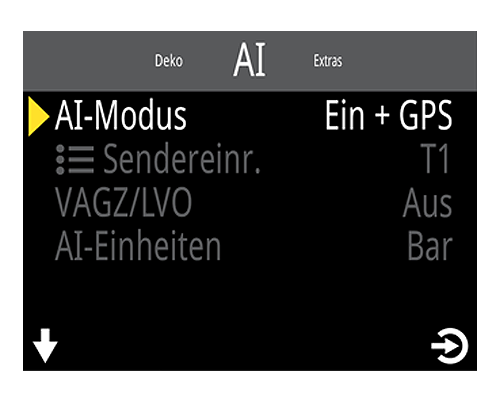

Für Perdix 2, Petrel 3, Peregrine TX und NERD 2:

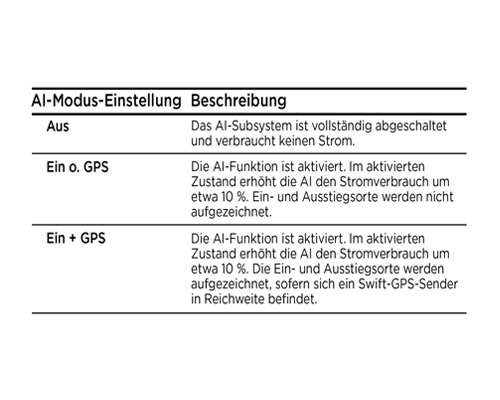

Navigieren Sie zu System Setup > AI Setup. Ändern Sie die Einstellung KI-Modus auf Ein.

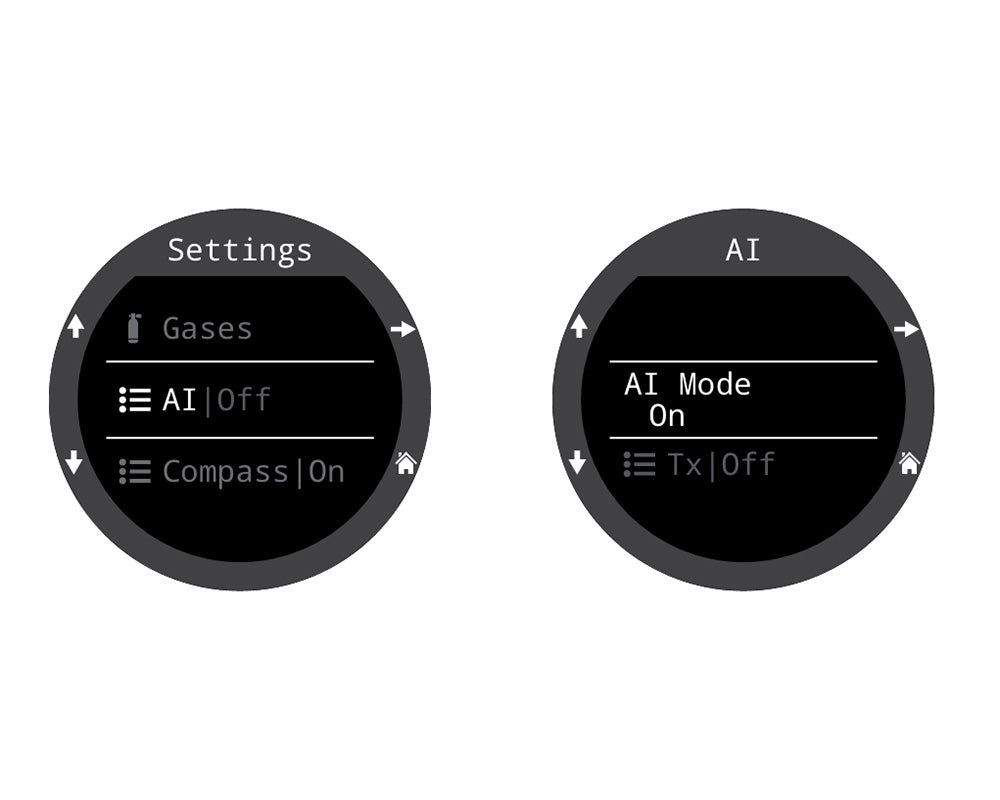

Für Tern TX und Teric:
Navigieren Sie zum Menü Einstellungen > KI. Ändern Sie die Einstellung KI-Modus auf Ein.
Koppeln Sie den Sender.
Diese Eingabe genügt, da sie dauerhaft im Einstellungsspeicher gespeichert wird.

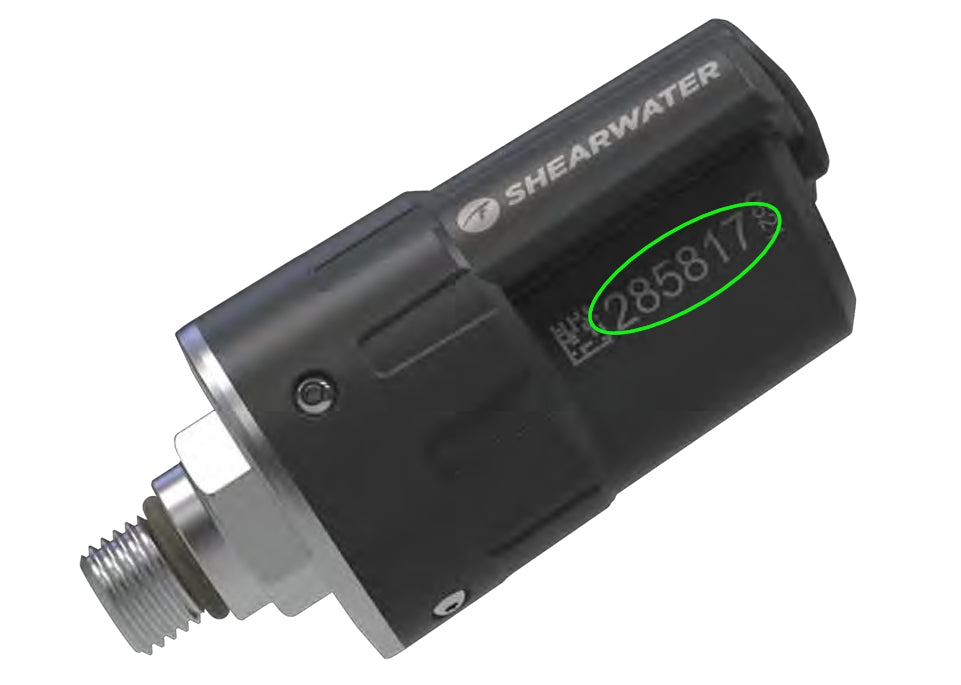

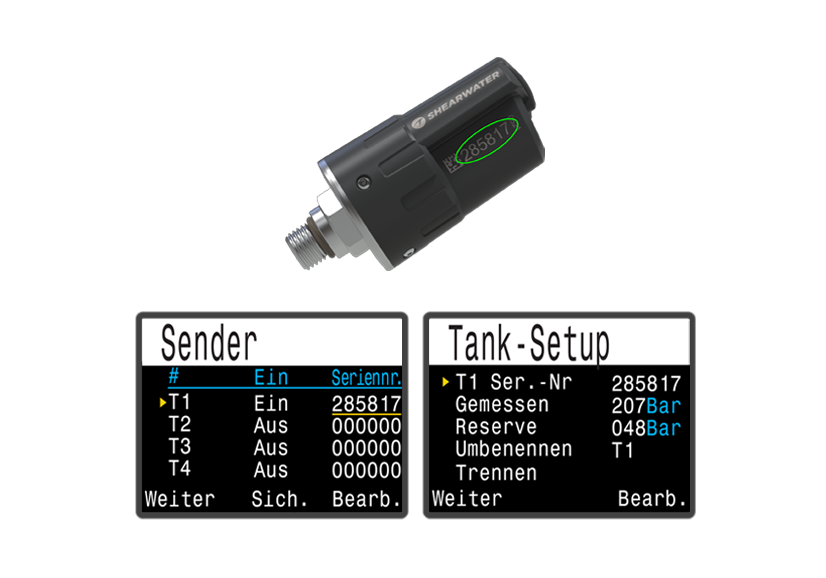

Seriennummer ermitteln
Jeder Transmitter besitzt eine eindeutige Seriennummer, die auf seinem Gehäuse eingraviert ist. Die gesamte Kommunikation ist mit dieser Nummer codiert, sodass die Quelle jeder Druckmessung identifiziert werden kann.

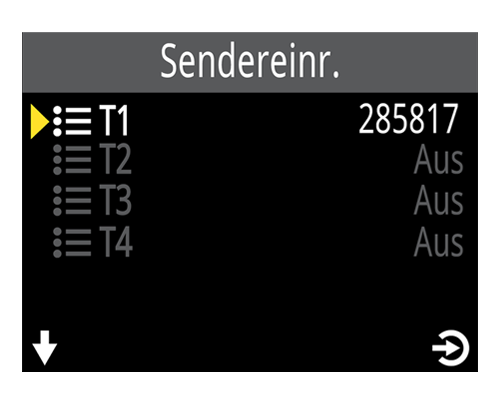

Für Perdix 2, Petrel 3, Peregrine TX und NERD 2:
Koppeln Sie den Messumformer, indem Sie im Menü „Sendeeinrichtung“ die Option „T1“ auswählen. Schalten Sie T1 ein und geben Sie anschließend die 6-stellige Seriennummer des Messumformers in das Feld „T1 Seriennummer“ ein.

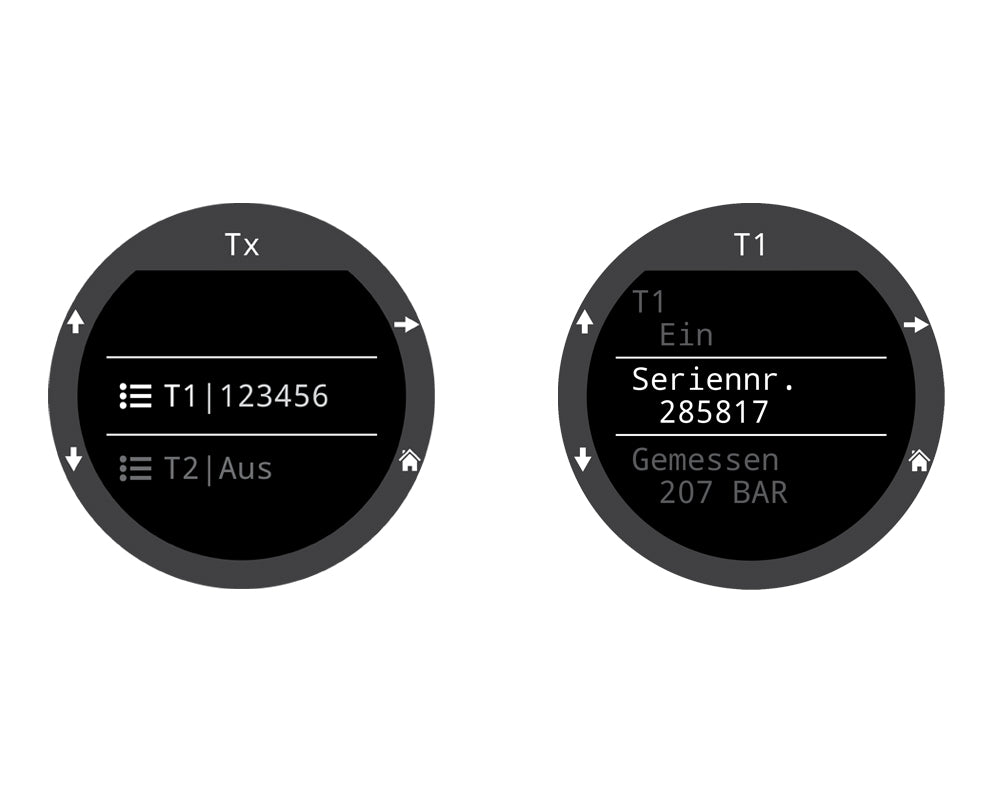

Für Tern TX und Teric:
Koppeln Sie den Messumformer, indem Sie im Menü „Sendeeinrichtung“ die Option „T1“ auswählen. Schalten Sie T1 ein und geben Sie anschließend die 6-stellige Seriennummer des Messumformers in das Feld „T1 Seriennummer“ ein.
Fügen Sie dem Hauptbildschirm eine KI-Anzeige hinzu.
Auf dem Hauptbildschirm werden erst dann KI-Informationen angezeigt, wenn diese hinzugefügt wurden. Alternativ können die KI-Informationen auch vom Hauptbildschirm ausgeblendet und anschließend über den Bildschirm „KI-Informationen“ aufgerufen werden.
Für Perdix 2, Petrel 3, Peregrine TX und NERD 2:

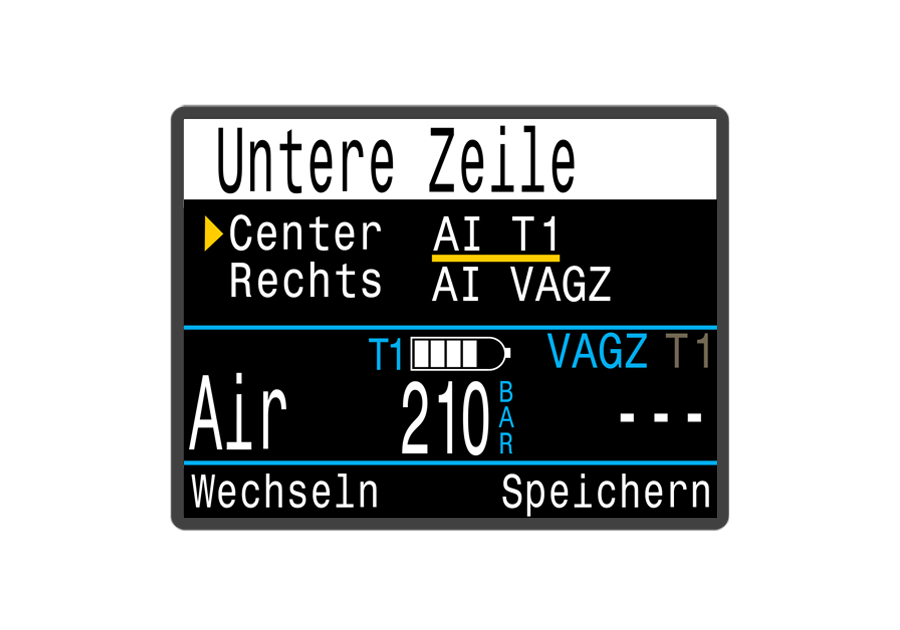

Bei Sporttauchmodi die KI zum Startbildschirm im Menü System-Setup > untere Reihe hinzufügen.
Die mittlere Reihe kann umfassend angepasst werden, um eine Vielzahl von Informationen anzuzeigen.

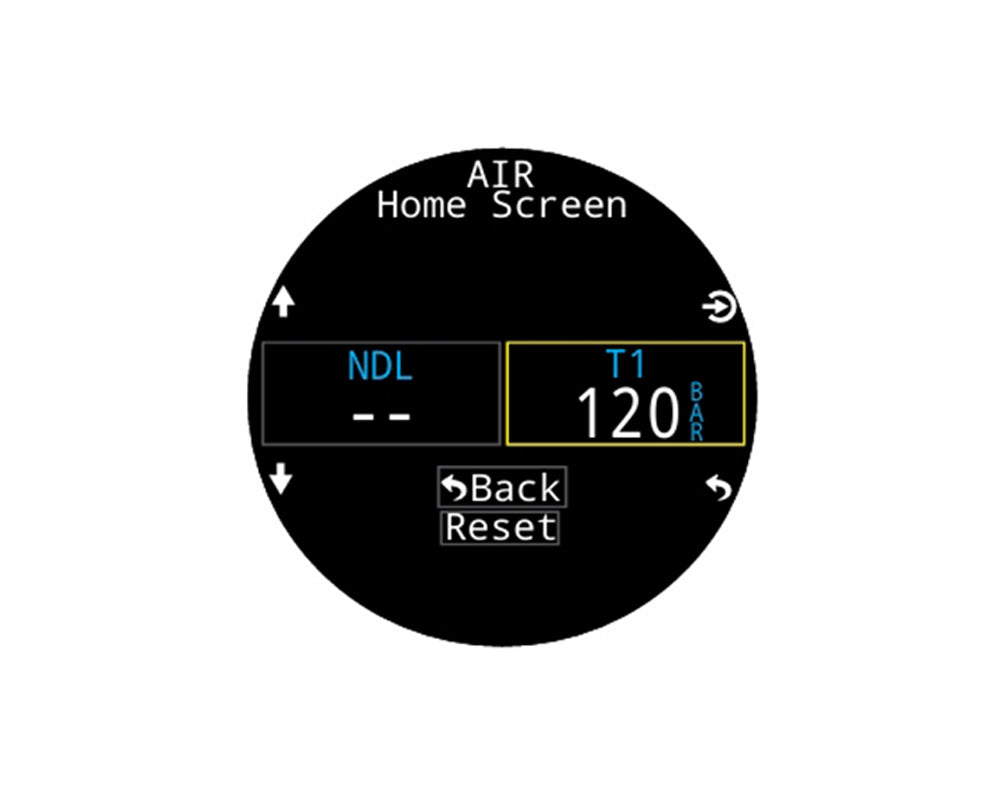

Für Tern TX und Teric:

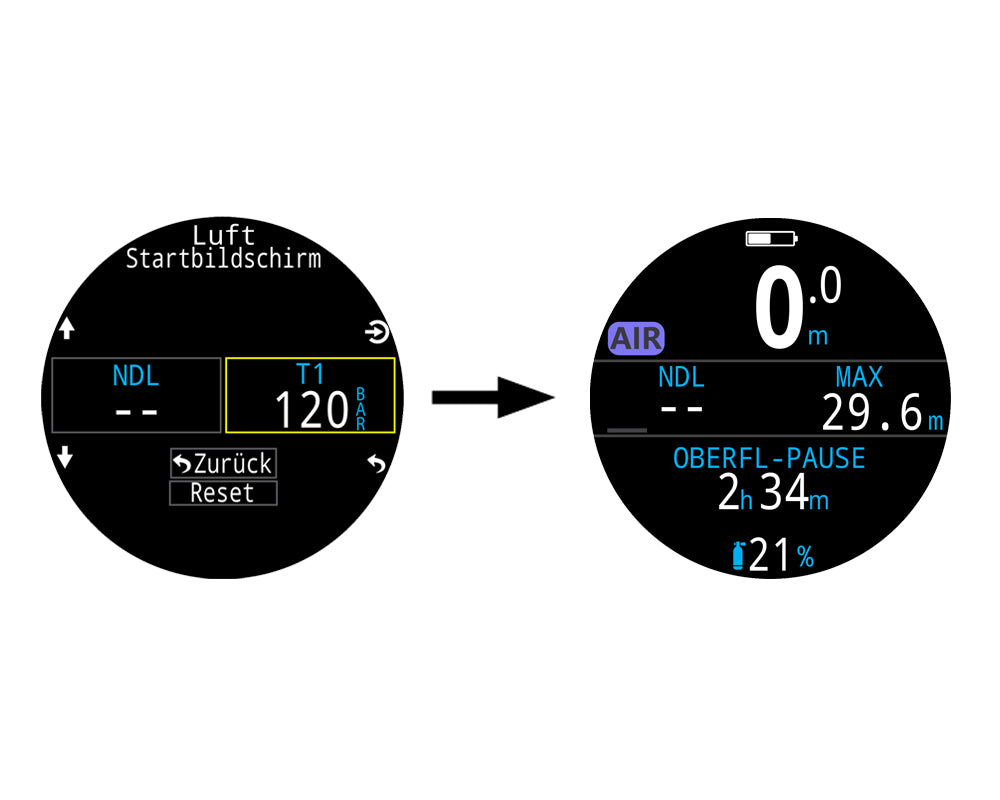

In allen Tauchmodi, wenn das Big Layout verwendet wird, kann der rechte Infobereich-Slot angepasst werden, um AI-Informationen anzuzeigen.
In jedem Tauchmodus, wenn das Standard-Layout verwendet wird, kann die Infoleiste umfassend angepasst werden, um AI-Informationen anzuzeigen.

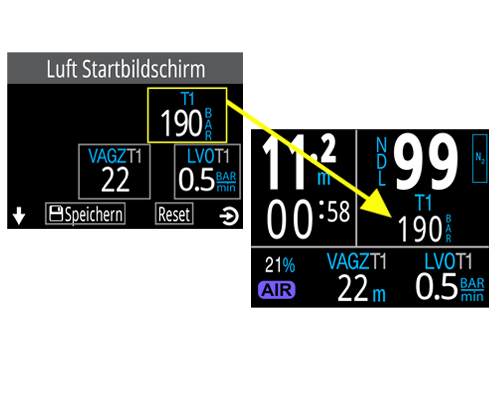

Verwenden Sie das Menü Einstellungen > Tauchen > Startbildschirm, um eine AI-Anzeige zu Ihrem Startbildschirm hinzuzufügen.

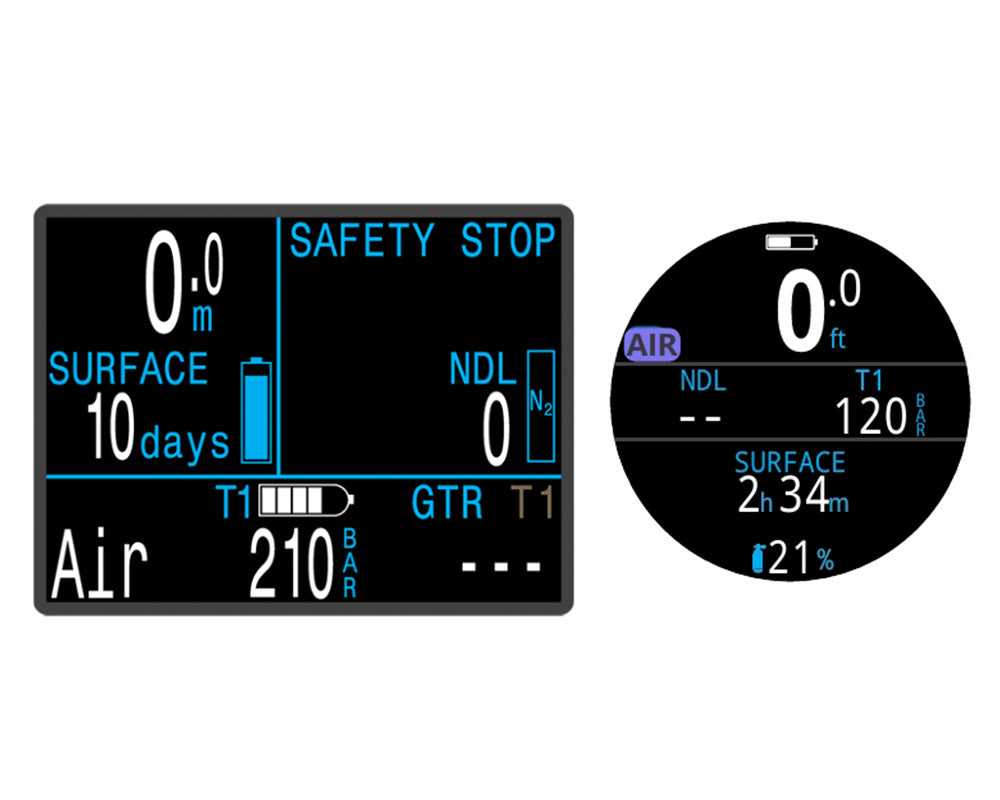

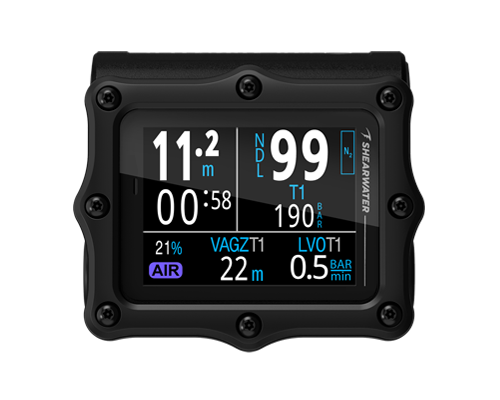

Bereit zum Abtauchen!
Der Druck Ihres Tanks sollte nun angezeigt werden, was bedeutet, dass die Luftintegration zum Tauchen bereit ist.
Sollten Sie eine „No Comms“-Meldung sehen, stellen Sie sicher, dass das Tankventil geöffnet ist und der Abstand zwischen Sender und Tauchcomputer weniger als 1 m (3 ft) beträgt.
KI-ANZEIGEN
Druckwerte
Der aktuelle Tankdruck wird in PSI oder Bar angezeigt.
Drucksymbol
Das Balkendiagramm ermöglicht eine schnelle Visualisierung des Drucks.
Warnmeldungen
Warnungen und Statusmeldungen werden möglicherweise angezeigt.

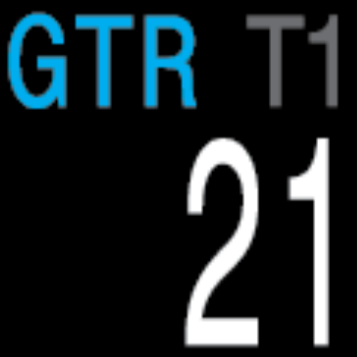

Verbleibende Gaszeit (GTR)
GTR ist ähnlich wie NDL. GTR ist die Zeit in Minuten, die Sie in der aktuellen Tiefe bleiben können, bis ein direkter Aufstieg dazu führen würde, mit dem verbleibenden Reserve-Druck aufzutauchen.
GTR basiert auf Ihrer aktuellen SAC (Oberflächenluftverbrauch) Rate. GTR (und SAC) werden nicht an der Oberfläche gemessen und in den ersten Minuten eines Tauchgangs nicht angezeigt, bis genügend Daten für Schätzungen gesammelt wurden.
